郑州光之华直流变频普及孟州路灯,孟州太阳能路灯

光之华灯具是河南的路灯厂,拥有成套灯杆加工设备,完善的路灯检验设备,专利GZH1010-MPPT直流变频太阳能路灯技术。
放心太阳能路灯,诚信的路灯公司

光之华灯具销售专线:13298367238   0371-55633452欢迎电话咨询

孟州太阳能路灯直流/交流负载比较与选择

如选用直流负载,可省略了逆变器这一中间环节,提高能源利用效率。但由于通道长40米,由蓄电池到末端灯具约40+15+5=60米,24V直流电压线路损耗高达10%;此外,直流低压大电流控制损耗大,升降电压技术比较复杂,直流节能灯光效低(45Lm/W),寿命短(5000小时),采购困难等。
相比之下,虽然使用交流负载利用率稍低,但逆变器的转换效率>90%,损耗并不是很大,而交流负载更实用、方便,所以选用交流负载。
孟州太阳能路灯光源的选择与灯具布置

通过对光源光效、寿命、价格、通用性等综合比较,选择5*25W高效节能灯。灯具布置如下:
孟州太阳能路灯电池板计算
 太阳能电池板是太阳能光电转换的主要部件。太阳能电池组件的峰值功率Pk,由当地的太阳平均辐射强度与末端的用电负荷(需电量)决定。
  1、峰值功率选择(估算公式):
Pk=灯具功率×灯具数量×每日使用时间÷每天有效日照时间÷太阳能电池方阵实际使用功率系数÷蓄电池转换效率÷逆变器效率
Pk=25(W)×5(套)×12(H)÷5(H)÷0.7÷0.85÷0.9=560.22W
其中:
1)由于市电通道灯亮灯时间由经纬仪随季节变化而调节,太阳能通道灯每天亮灯时间11~14小时,取12小时。
2)太阳能电池方阵实际使用功率系数考虑了太阳能电池板的充电效率和充电过程中的损耗,取0.7。
所以,太阳能板功率选取为600W(75W×8pcs)
3、安装倾斜角度为33~35度,方向正南方,既便于充分吸收太阳能,又可利用雨水对太阳能板进行自清洗。

舞钢太阳能路灯控制器参数

控制器采用PWM脉宽调制控制器。具备以下功能:
1、过充保护:当电池电压超过28V时,停止充电;
2、过放保护:当电池电压低于22V时,切断负载;
3、蓄电池充电温度补偿;
4、正极反接保护;
5、短路保护;
6、过载保护;
7、过热保护(带散热装置);
8、雷击保护;
9、小功率交流补充充电系统:当阴雨天,太阳能充电不足,电池电压低于直流22V时,在晚上通过高频整流开关将交流220V市电转换成直流24V,对蓄电池进行补充充电;
10、检测市电及切换:当晚上有市电电源时,市电通道灯亮,控制器关掉太阳能通道灯;当晚上市电故障时或白天时,控制器检测到没有市电信号,开启太阳能通道灯。这样比装时控开关更能保证通道24小时亮灯。

舞钢太阳能路灯蓄电池配置

蓄电池是储存电能的装置。由于太阳能光伏发电系统的输入能量极不稳定,所以一般需要配置蓄电池系统才能工作。
由于在室外安装,选用阀控免维护铅酸蓄电池。因12V蓄电池较为常见,所以用两个12V电池串连成24V。
1、蓄电池容量选择:
在上节控制器部分谈到,阴雨天时可以在晚上用市电对蓄电池进行补充充电;在晚上市电故障时,点亮太阳能通道灯。但最坏情况是两种情况同时出现,就要靠蓄电池单独供电。另一方面,为保证蓄电池稳定运行,要求蓄电池放电深度在40%~60%之间。当然,维护工人会及时处理市电故障,所以只需考虑市电故障和阴雨天同时出现1天的情况。
蓄电池容量为25W×5×12h×1÷24V÷0.4÷0.85÷0.9=204.25Ah
选两个12V/200Ah蓄电池。
2、蓄电池在第一次使用时,要先充电到额定容量,不可过充或过放。

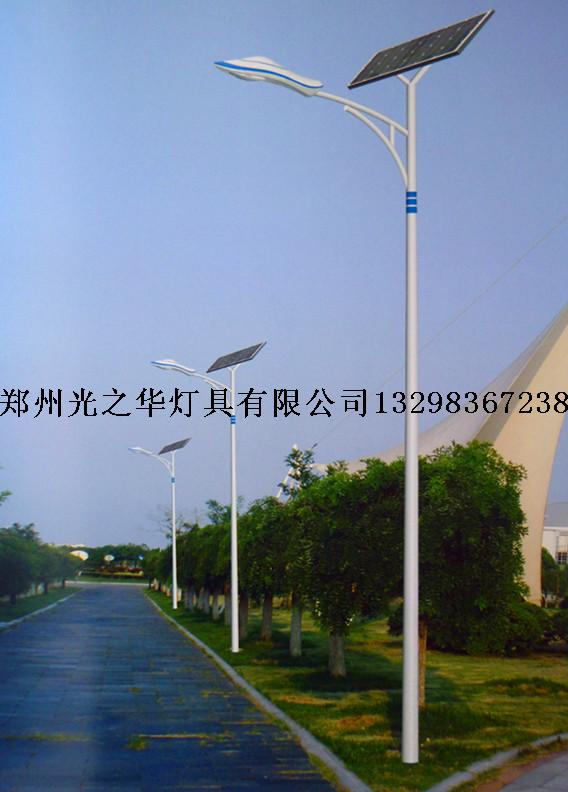

孟州路灯,孟州太阳能路灯图片
